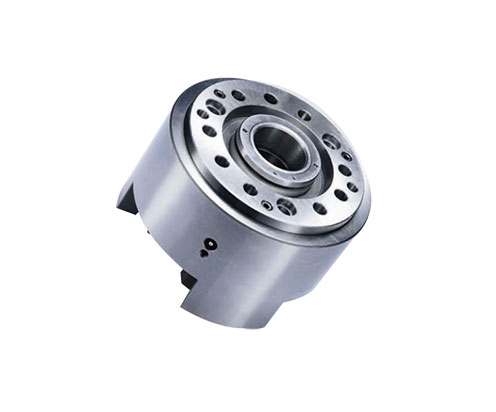

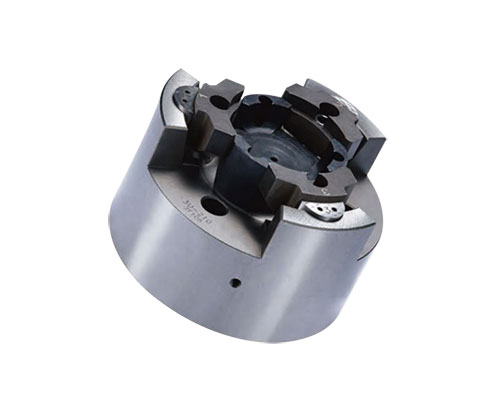

Pull lock power chuck

Features :

1.Pin-Arbor Draw Down type 3-jaw thru-hole power chuck,

2.High radial gripping force and high accuracy.

3.Suitable for heavy maching.

Consultation quotation

Parameter Table

Model SizePlunger stroke
(mm)
Jaw strike diameter
(mm)
Chucking Dia.
Max.d.b.pull
KN(kgf)
Maxi.Clamping
force KN(kgf)
Max.speed
min⁻(r.p.m)
Moment of inertia I
kg.m²
Weight
(kg)
Matching cyl.Max. pressure
Mpa(kgf/cm²)
最大
max.(mm)
最小
min.(mm)
PD-2034242145.8(590)16.7 (1700)100000.0011.8RK-75(N)1.6(16)
PD-20463601010.0(1020)28.4 (2900)80000.0053.9RK-75(N)2.7(27)
PD-20563841513.9(1420)39.7 (4050)80000.0126.8RK-100(N)2.0(20)
PD-2061051052417.9(1830)57.8(5900)70000.05514.7RK-100(N)2.6(26)
PD-2081261322525.0(2550)80.0 (8150)60000.1425.5RK-125(N)2.2(22)
PD-2101051633431.0(3160)100.0 (10100)45000.3643.5RK-125(N)3.1(31)
PD-2121052108135.0(3570)100.0 (10100)36000.6863.0RK-125(N)3.1(31)

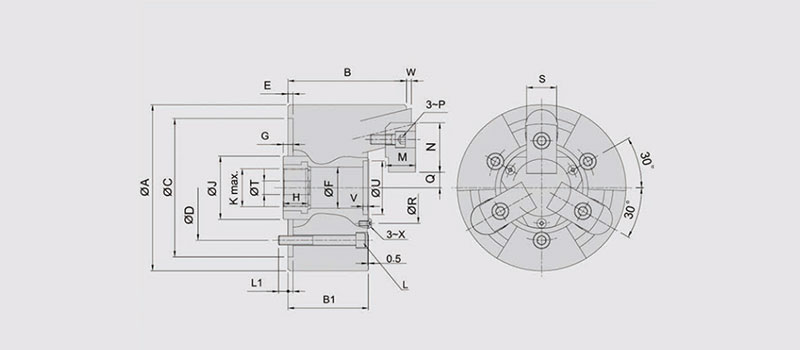

Model SizeABB1C(H6)DEFmax.min.HJKLL1
PD-2038554.44270543.52518142238M20×1.53-M811
PD-20411072.5558570.6430161024.542M24×1.53-M1012
PD-20513584.56311082.643516102650M28×1.53-M1015
PD-20616811880140104.854520103160M38×1.53-M1016.5
PD-20821013792170133.455223113180M48×23-M1218
PD-210254152102220171.4575251537105M68×23-M1623
PD-212304157102220171.45100251537135M92×23-M1626

Model SizeMNPQ max.Q min.RSTU(H6)VW max.W min.X
PD-2031226M57.56.5381510323.52-2M3
PD-2041740M610.759.254620103843-3M4
PD-2052041.5M813.2511.755524104553-3M5
PD-2063050M1015.7513.257230175865-5M5
PD-2083463M1216.2513.258235176865-7M6
PD-2103974M1420.7518.2510740179365-5M8
PD-2124474M1444.2541.74130401711465-5M10
